Membuat Web Server Dan Email menggunakan Cisco Paket Tracer

Assalamu’alaikum..

            Pada pembahasan kali ini masih seputar Cisco Paket Tracer, saya ingin menjelaskan Caranya menciptakan Web Server dan Email menggunakan Cisco paket Tracer. Oke eksklusif saja disimak ya.. :

1.         kita butuh 4 PC, 2 Server, dan 1 Switch. setelah itu Sambungkan sesuai dengan alurnya menggunakan kabel Straight satu dengan lainnya atau menggunakan kabel automatically. Hingga ibarat gambar dibawah :

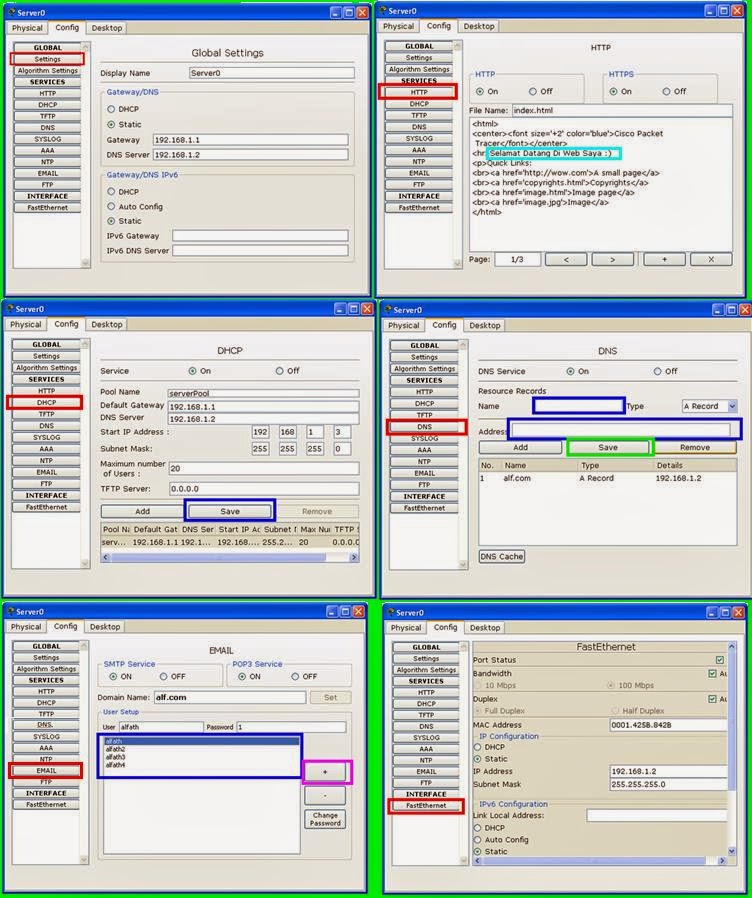

2.         lalu setelah itu klik pada Server0, dan atur bab bagiannya ibarat gambar dibawah, yg kita atur disini adalah, Global Settings, HTTP, DHCP, DNS, Email, dan Fast Ethernet.


            Maksud dari isi tools email ialah untuk menciptakan alamat, dan username nama email PC yg Bakal kita buat nantinya. supaya dapat mengirimkan Email ke antar PC.

3.         lalu kita atur IP address pada masing masing PC (PC0 – PC3).

            Saya contohkan untuk memasukkan IP Address pada PC0, Caranyanya klik PC0 – pilih menu configIP Configuration – dan pilih DHCP. Seperti gambar dibawah. Lakukan Caranya yg sama untuk PC1 – PC3.


 4.        Masih di PC 0, kini masuk hidangan desktop, kini coba teman cek IP address yg terpasang di Server0 (192.168.1.2). Caranyanya klik pada PC0 – hidangan Desktop – pilih Web Browser. Begitu pun seterusnya, maka Bakal menampilkan goresan pena yg tadi kita edit pada tools HTTP pada Server0.


5.         lalu kini kita buat username email, dan email address biar dapat saling mengirim pesan antar sesama PC. Sebagai contoh, saya contoohkan pada PC0, Caranyanya klik pada PC0 – desktop – email, dan ikuti gambar dibawah ini, dan sesuaikan isinya ibarat gambar :


            Begitu pula seterusnya, dan ikuti goresan pena dibawah ini.


Pada PC1

Your Name : alfath2
Email address : alf2@alf.com
Server information (sama)
Username : alfath2
Password : 1

Pada PC2
Your Name : alfath3
Email address : alf3@alf.com
Server information (sama)
Username : alfath3
Password : 1


Pada PC3

Your Name : alfath4
Email address : alf4@alf.com
Server information (sama)
Username : alfath4
Password : 1


6.         setelah menciptakan username dan email address dengan benar, setelah itu kita coba untuk mengirimkan pesan antar PC tersebut.

            Sebagai pola saya coba kirimkan email dari PC0 ke PC1, Caranyanya klik PC0desktopemailCompose. Lalu tuliskan ibarat gambar dibawah :

NB :   alfath2@alf.com : ialah email address PC1 yg tadi telah kita buat.
            setelah memang benar ingin mengirimnya tekan Send.


            Dan setelah mengirim pesan dari PC0, Jika berhasil seharusnya isi goresan pena email yg tadi di kirim dari PC0 Bakal diterima pada PC1.

            Caranya untuk mengeceknya tinggal kita klik Receive pada mail browser. Dan Bakal terlihat ibarat gambar dibawah :


Begitu pula seterusnya .


7.         setelah itu kita ubah juga pada Server1. Pada Server1 global setting-nya kita ubah otomatis dengan Caranya klik yg DHCP (maka Bakal terisi dengan sendirinya).

            Ikuti langkah langkah gambar dibawah untuk pengaturan selanjutnya. Sebagai catatan, pengaturan pada Server1 ini, tidak sama sepenuhnya ibarat pada Server0.


NB : pada server1, pilihan email tidak usah diisi.

            Dan Jika kita memasukkan IP Address (192.168.1.7) Server1 pada web browser di masing masing PC maka Bakal muncul goresan pena yg tadi telah teman ubah pada HTTP. Saya contohkan saya membuka menggunakan PC0, maka Bakal ibarat gambar dibawah :


            Mungkin itu saja yg dapat saya sampaikan Membuat Web Server Dan Email Pada Cisco Paket Tracer. Mohon maaf apabila ada kata yg Keliru dan kurang berkenan. Semoga bermanfaat.. terima kasih.. ^^


Wassalamu’alaikum…
